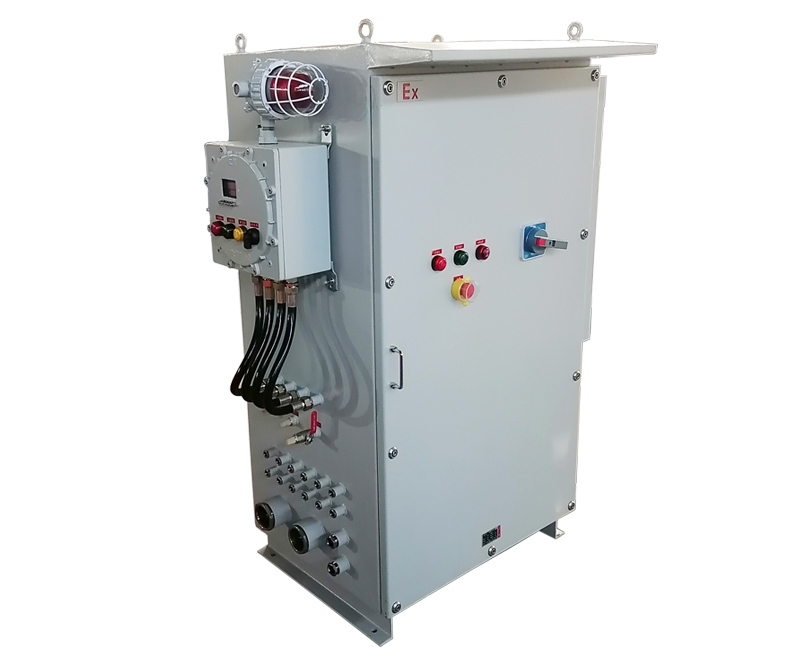

PXK正壓防爆柜防爆配電正壓柜廠家支持定制 IIC IIB區

防爆原理

變頻器溫度一般不能超過45攝氏度，當遇到使用大功率變頻器時，或者電氣元件太多，體積過大時，變頻器不能直接在易燃易爆環境工作，小功率的變頻器可以放在隔爆型電氣柜里，大功率的則需要放進防爆正壓柜里，因?yàn)檎龎汗癫粌H可以通過保護性氣體作為介質保護防爆電氣，阻止外部易燃易爆的氣體粉塵混合物進入正壓腔內，又可以通風散熱，把變頻器、軟起動產生的熱量帶走。

適用范圍

1.適用于1區可燃性氣體環境、2區粉塵危險場所；

2.適用于IIA、IIB、IIC類爆炸性氣體環境；

3.適用于T1~T4組溫度組別；

4.廣泛適用于油田、化工、釀酒、制藥、環保公司等場所。

正壓防爆柜配置

壓力傳感系統、報警系統、自控系統、布?xì)庀到y(tǒng)、配電系統、聯鎖斷電系統等。

技術參數

執行標準：GB12476.1-2013、GB12476.5-2013、 GB12476.6-2010、 GB3836.1-2010、GB3836.2-2010、GB3836.3-2010、GB3836.9-2014、GB/T3836.5-2017

防爆標志：Exde mb px IIC T4Gb、ExmbDtD A21 IP65 T130℃。

額定電壓：AC380V/220V

額定電流：小于等于500A。

氣源壓力：0.2~0.8MPa

工作壓力：80Pa＜P＜1000Pa（根據柜體大小調整）

報警壓力：下限報警壓力80Pa，上限報警壓力800Pa。

報警斷電壓力：下限報警聯鎖斷電壓力為50Pa。(根據柜體大小調整）

報警泄壓壓力：高于1000Pa,自動關閉進氣口，并通過泄壓閥自動泄壓。(根據柜體大小調整）

保護氣體類型：潔凈空氣、惰性氣體。氣源提供設備要置于非危險區域，一定不能混入可燃性氣體混合物。

保護性氣體溫度：≤40℃

防護等級：IP65/IP54

防腐等級：WF1/WF2

產品特點

1.產品采用主、副盤結構，主盤為正壓腔，內裝用戶所需的電器元件和防爆必須的檢壓傳感系統、通風布?xì)庀到y(tǒng)、氣壓調節系統等；副盤內裝防爆換氣自控系統、防爆電源自切換系統、防爆報警系統、防爆壓力顯示系統、進出氣源連接口，自供氣規格產品的副盤內還裝有防爆供氣裝置。

2.可根據客戶要求安裝各種檢測儀表、分析儀表、顯示儀表、監視器、微電腦觸摸屏、大功率變頻器以及軟啟動器等，對用戶內裝電器元件基本不受體積、種類限制。

3.采用碳鋼或者不銹鋼材質，碳鋼材質表面靜電噴塑，抗腐蝕，機械強度高，整體封密焊接，氣密性好。

4.不僅防爆正壓柜氣密性要好，輸送保護性氣體的管道也要?dú)饷苄院?，氣源產生設備要置于安全區，不得混入易燃易爆氣體粉塵，排氣口也盡量設置在安全區。

防爆正壓柜的分類

1.按結構可以分為箱式、柜式和琴臺式。

2.按照氣源供給方式可以分為通風型和補償型。通風型連續供氣，散熱好；補償型不間斷供氣，耗氣少。

3.按材質可以分為不銹鋼正壓柜和碳鋼正壓柜。

4.按防爆等級，正壓柜可以劃分為PX、PY、PZ型。

PX型正壓

將正壓殼內的危險分類從1區降到非危險區的正壓保護。

PY型正壓

將正壓柜內的危險分類從1區降到2區的正壓保護。

PZ型正壓

將正壓殼內的危險分類從2區降到非危險的正壓保護。

PX型正壓設置換氣連鎖，達到規定的換氣時間和換氣量后才能上電。PX型可用于1區，更智能可靠。

訂貨須知

1.支持定制，用戶應提供電氣系統圖、控制原理圖，元件面板布置圖，內裝元件品牌、進出電纜外徑大小、數量等或者氣體技術要求。

2.我司會將設計好的防爆正壓柜方案提交客戶審核，待客戶確認后，我司方安排生產。

3.如需要不銹鋼材質或者其他特殊要求，如正壓柜防雨罩，請訂貨時注明。
